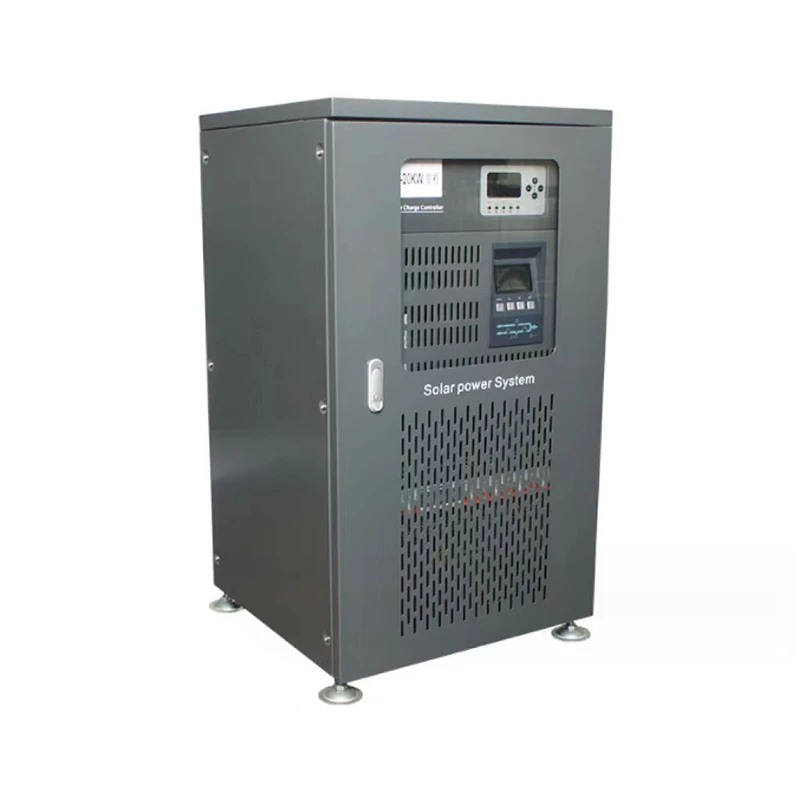

Автономная инверторная система
Описание
Технические параметры
Обзор продукта:
Продукт представляет собой интегрированный интеллектуальный инвертор со встроенной системой контроллера заряда, предназначенный для большой фотоэлектрической энергии. Его встроенный контроллер может осуществлять управление зарядом аккумуляторной батареи с помощью нескольких солнечных батарей, чтобы повысить эффективность зарядки и продлить срок службы аккумуляторной батареи. Благодаря технологии полного цифрового векторного управления, основанной на обработке в реальном времени с помощью DSP, MCU и DDC, он имеет идеальные функции защиты и высокую надежность. Предпочтительный режим питания от сети и предпочтительный режим от батареи настраиваются, что позволяет легко удовлетворить различные потребности пользователей. Имеет ЖК-дисплей. Он широко применяется в крупных случаях производства солнечной энергии, включая семьи, школы, общественное освещение, промышленные и горнодобывающие предприятия, пограничную оборону, морские острова, пастбища и т. д.
Основные особенности:
Высокая надежность
Отслеживание частоты, фильтрация шума и низкие искажения на выходе инвертора благодаря конструкции с двойным преобразованием.
Высокая способность адаптации
Широкий диапазон входной частоты, обеспечивающий стабильную работу топливных генераторов.
Высокая оптимальная производительность аккумулятора
Интеллектуальная технология управления аккумулятором, которая гарантирует более длительный срок службы аккумулятора и сокращает время обслуживания аккумулятора. Усовершенствованная технология зарядки при постоянном напряжении, которая максимально активирует аккумулятор, экономит время зарядки и гарантирует более длительный срок службы аккумулятора.
Полная и надежная защита
Функция проверки при включении питания, которая позволяет избежать сбоев из-за опасностей, связанных с инвертором. Эффективная технология инверсии IGBT (биполярный транзистор с изолированным затвором). Хорошая функция высокоскоростного переключения, рабочие характеристики при большом напряжении и большом токе, а также управление напряжением IGBT. (БТИЗ пятого поколения имеет меньшее падение напряжения насыщения и более высокую эффективность и надежность работы.)

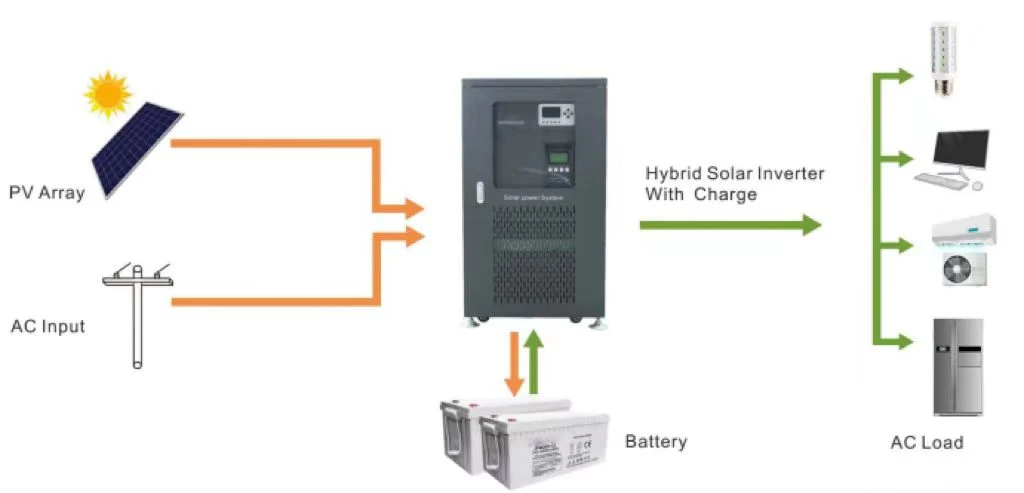

Схема применения:
Технические индексы:
|
Модель:ЭД-НКД- |
НКД-8кВт |
НКД-10кВт |
НКД-15кВт |
НКД-20кВт |
НКД-30кВт |
|
Номинальная мощность |
8кВт |
10кВт |
15кВт |
20КВт |
30КВт |
|
Батарея |
|||||
|
Номинальное напряжение |
96 В постоянного тока/192 В постоянного тока/220 В постоянного тока/384 В постоянного тока |
||||
|
Напряжение защиты от переразряда |
96 В постоянного тока/172 В постоянного тока/194 В постоянного тока/345 В постоянного тока |
||||
|
Контроллер |
|||||
|
Номинальный ток |
100A |
||||
|
Номинальное напряжение |
192 В постоянного тока/220 В постоянного тока/384 В постоянного тока |
||||
|
Количество доступов для зарядки |
4 |
||||
|
Максимальный ток каждого доступа |
25A |
||||
|
Солнечное входное напряжение |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Напряжение защиты от перезаряда |
110 В постоянного тока/222 В постоянного тока/255 В постоянного тока/445 В постоянного тока (программируемый) |
||||
|
Точность управления |
±0.1 |
||||
|
Точность отображения |
±0.1 |
||||
|
Эффективность |
>90% |
||||
|
Инвертор |
|||||
|
входное напряжение |
88-132В переменного тока/176-264В переменного тока |
||||
|
Входная частота |
45-65Гц |
||||
|
Выходное напряжение |
110 В переменного тока/220 В переменного тока |
||||
|
Выходная частота |
50/60 Гц |
||||
|
Форма выходного сигнала |
Чистая синусоида, THD<4%(full load) |
||||
|
Функция защиты |
Защита от короткого замыкания на выходе, защита от перенапряжения, защита от пониженного напряжения, защита от низкого заряда батареи и т. д. |
||||
|
Ручное включение/выключение питания |
Предпочтительно ручное включение/выключение питания |
||||
|
Автоматическое включение/выключение питания |
Световое включение + выключение с фиксированным временем (программируется) |
||||
|
Время переключения |
<10ms |
||||
|
Другой |
|||||
|
Температура окружающей среды при эксплуатации |
0-40 градус |
||||
|
Относительная влажность при эксплуатации/хранении |
20-90 % (без конденсации, максимум) |
||||
|
Внешние размеры Д×Ш×В(мм) |
536*560*1015 |
||||
|
Размеры упаковки: Д×Ш×В (мм) |
675*700*1180 |
||||
