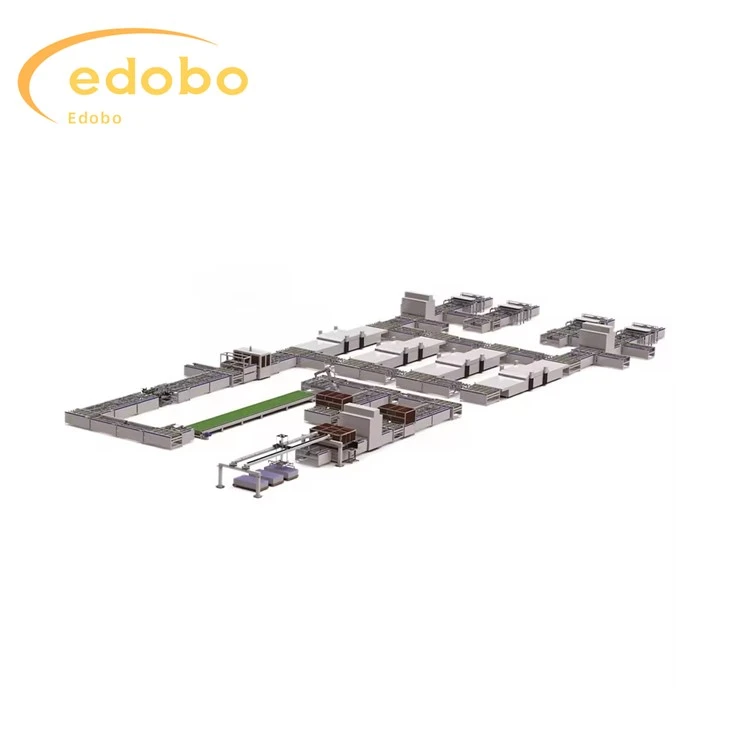

Линия по производству солнечных фотоэлектрических модулей мощностью 100 МВт-600МВт

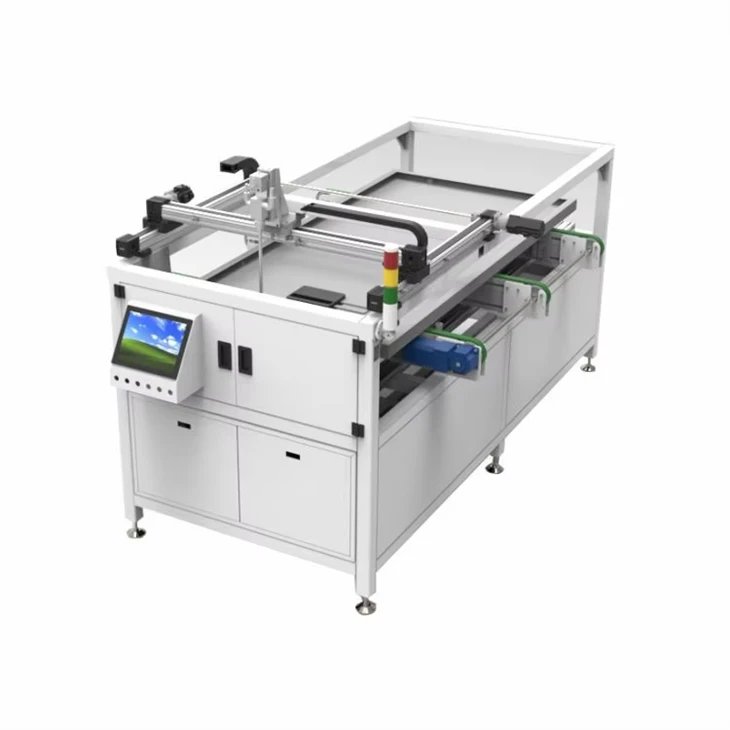

Складывание (механического типа)

1. Метод подачи короткий и длинный, а функция оборудования состоит в том, чтобы расположить их в соответствующей последовательности. Длинная сторона аккумуляторной батареи параллельна длинной стороне компонента. Локальная система набора текста может использоваться для компоновки компонентов из 96, 72 и 60 штук и имеет функцию механической регулировки.

2. Автоматически получить комплекты батарей, поднять их в механическое положение и предварительно выпрямить стекло.

3. Получите стекло и ЭВА с производственной линии. Поднимите аккумуляторную батарею из механического положения. Поместите батарею последовательно на EVA в соответствии с положительным и отрицательным электродами. После выполнения всех действий компонент выводит результаты.

4. Батарейная цепочка позиционируется посредством визуального позиционирования, позиционирования по оптоволокну и механического позиционирования.

1. В машине используется синхронный ремень, приводимый в движение серводвигателем и направляемый линейной направляющей, которая имеет такие преимущества, как точное позиционирование, стабильная работа и высокая скорость.
2. Присоска изготовлена ​​из полиуретана и после всасывания не оставляет следов на аккумуляторной батарее.
3. Машина оснащена силовой и газовой защитой.
4. Машина полностью автоматическая и не требует ручного вмешательства.
5. Точность позиционирования аккумуляторной батареи составляет ± 0,3 миллиметра.
6. Шесть шнуров питания, расположенных на расстоянии 1-10 миллиметров друг от друга.
7. Совместим с несколькими комплектами батарей размером 156/182/210, 6-12 штук.
8. Основной палец солнечных батарей совместим с 2/3/4/5 пальцами.

(1) Мощность производственной линии: 100 МВт-600 МВт/год.
(2) Требуемая мощность оборудования составляет 380 В (трехфазная пятипроводная система), а требуемую мощность можно найти в параметрах оборудования каждого устройства. Конфигурация линии электропередачи будет предоставлена ​​нашей компанией отдельно.
(3) Требования к сжатому воздуху для оборудования: 0.6-0.8 МПа, сухой, чистый и соответствует требованиям автоматизированных производственных линий; Частицы пыли Менее или равна 1 мкм, точка росы под давлением воды Меньше или равна -40 градусов, масло (включая пар) Меньше или равно 0,1 мг/;
(4) Чистота воздуха на заводе должна быть не ниже уровня 300 000 (класс 8 по ISO);
(5) Скорость транспортировки передающего оборудования: время цикла передачи составляет менее 22 с, что соответствует требованию производственной мощности 500 МВт в год. Вся линия использует регулирование скорости с переменной частотой, при этом основная частота регулирования скорости установлена ​​на уровне 30 Гц, а диапазон регулирования скорости составляет 0-50 Гц (конкретную скорость можно найти в параметрах оборудования каждого агрегата);
(6) Внешние размеры линии электропередачи: данное оборудование является нестандартным устройством, окончательная схема компоновки будет предоставлена ​​Edobo Solar;
(7) Высота сборочной линии и диапазон регулировки: существует определенная разница по высоте между отдельным оборудованием и трансмиссионным блоком. Подробные внешние размеры см. в технических параметрах отдельного оборудования; Высота блока передачи обычно составляет 950 ± 30 мм;
(8) Диапазон работы линии передачи и оборудования можно регулировать между компонентами длиной (1650 мм-2600 мм) * шириной (950 мм-1500 мм), что позволяет транспортировать компоненты различными методами ламинирования.
(9) Линия передачи гладкая, размер смещения составляет менее 10 мм;
(10) Когда оборудование работает нормально, частота отказов компонентов, вызванных оборудованием и линиями передачи, составляет менее 1/1000;
(11) Уровень шума во время работы оборудования Не более 72 дБА (исключая компрессионные насосы)

1. Ячейка использует визуальное позиционирование CCD, которое имеет преимущества высокой точности и стабильности;
2. Оборудование может автоматически получать, автоматически компоновать и автоматически экспортировать компоненты, а компоновка обеспечивает точное позиционирование;
3. Присоска изготовлена ​​из импортного силиконового материала, который не оставляет следов на поверхности аккумулятора;
4. Примите трехосный режим механического движения (поворот на 180 градусов);
5. Боковое движение использует модуль линейного двигателя, который обладает такими преимуществами, как высокая скорость движения, высокая повторяющаяся точность позиционирования и стабильная производительность, что позволяет сэкономить общее время удара;
6. Регулировка смены длинной и короткой кромки использует механизм быстрой блокировки, регулировка быстрая, простая, удобная и надежная;
