Функция и введение

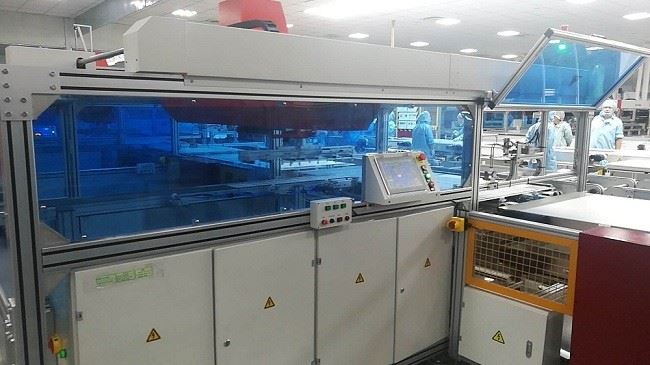

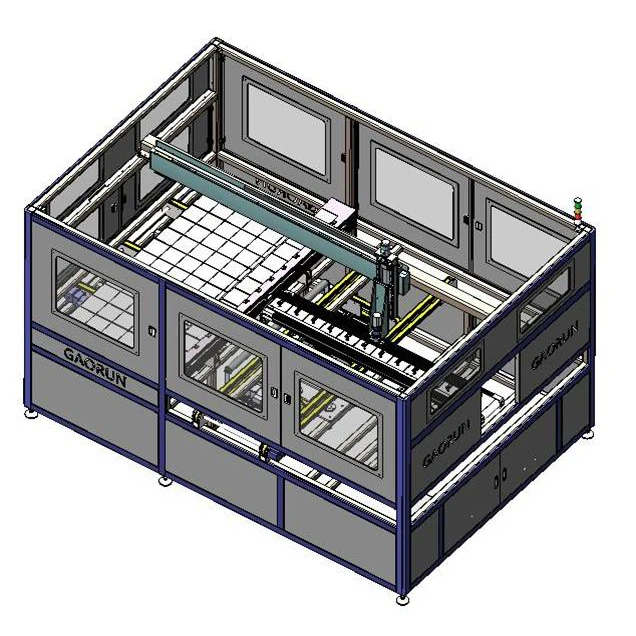

Автоматическая машина для укладки с длинной кромкой вперед, один к одному соответствует автоматической струнной машине. Длинный край строки ячеек параллелен длинному краю модуля. Машина с системой укладки одного комплекта может применяться для укладки модулей 96, 72 и 60 и иметь регулировку оборудования.
1. Получение строковой ячейки автоматической строковой ячейки. Подбор клеточной цепочки к механизму регуляции. Продолжить регулирование струнной ячейки.
2. Получение стекла и материала EVA с производственной линии. Продолжить регулирование струнной ячейки.
3. Извлечение клеточной нити из механизма регулирования. Помещение клеточной цепочки в EVA в соответствии с положительным и отрицательным электродом. Передайте модуль после завершения всех действий.
4. Струнная ячейка может обеспечить визуальное позиционирование, позиционирование по оптоволокну и механическое позиционирование.
Основной параметр
Формат модуля:(1400-2600)мм*(800-1100)мм
Время цикла: время строки с 10 или 12 модулями составляет менее 15 с/время
строка с 6 модулями меньше 10 с
Максимальная производительность: 2400/час
Вес: 400 кг
Номинальная мощность: 4,5 кВт
Давление:0.6-0.8 МПа
Формат подключения: Φ12
Размер (ДСШСВ): 3500мм*2500мм*2200мм
Преимущество
1. В машине используется ремень и винтовой стержень, которые приводятся в движение серводвигателем и направляются линейной направляющей, что обеспечивает такие преимущества, как точное позиционирование, стабильная работа и высокая скорость.
2. Присоска изготовлена из полиуретана, не оставляя следов на клеточной нити после всасывания.
3. Машина оснащена защитой от отключения питания и воздуха.
4. Машина полностью автоматическая и не требует вмешательства человека.
5. Точность определения местоположения строки ячеек составляет ± 0,3 мм.
6. Шесть клеточных цепочек с интервалом 1–10 мм.
7.Размер ячейки 125/156,6~12 шт.
8.Главная шина с 2 шинами/3 шинами/4 шинами/5 шинами.
|
