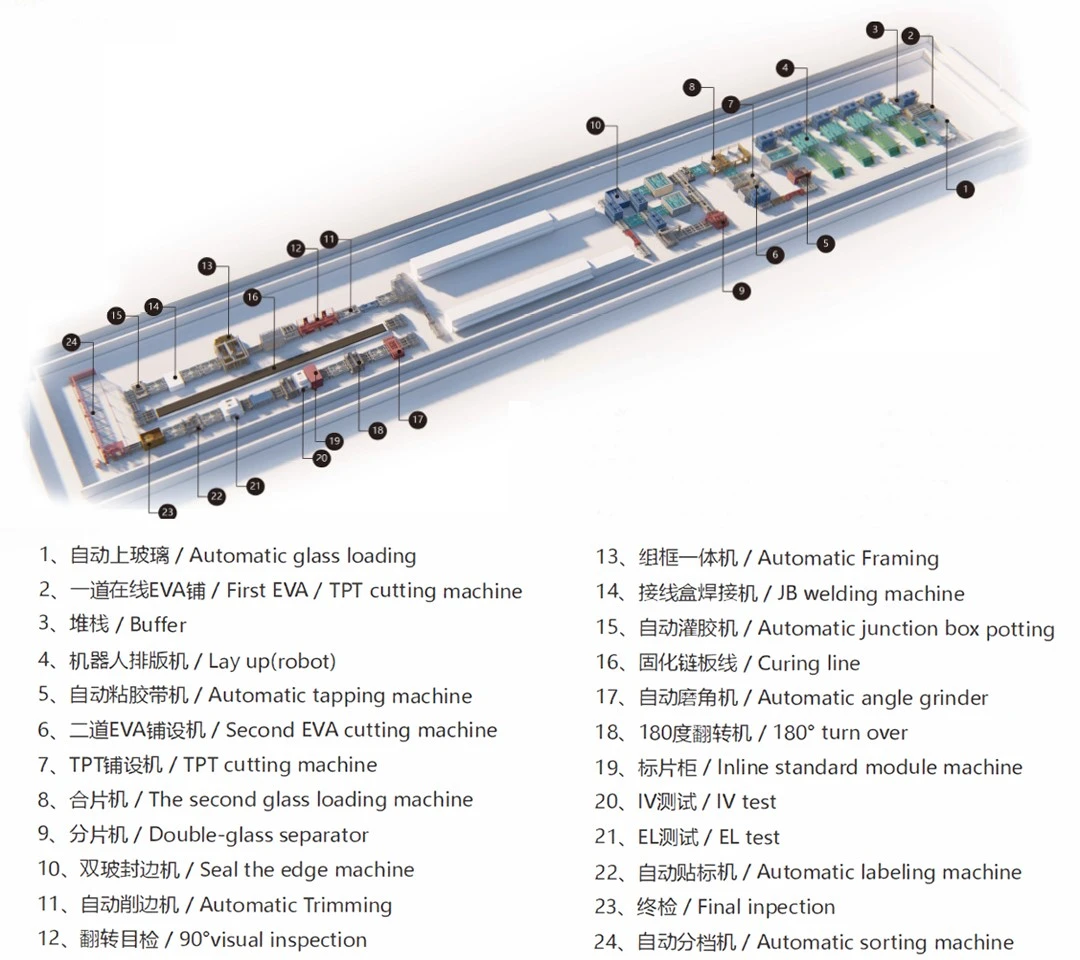

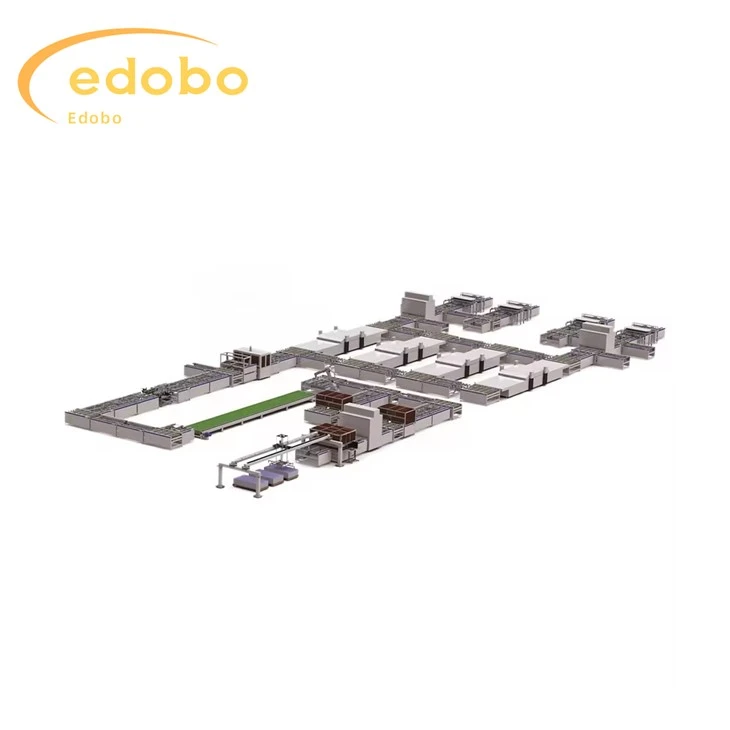

Полная линия по производству солнечных панелей

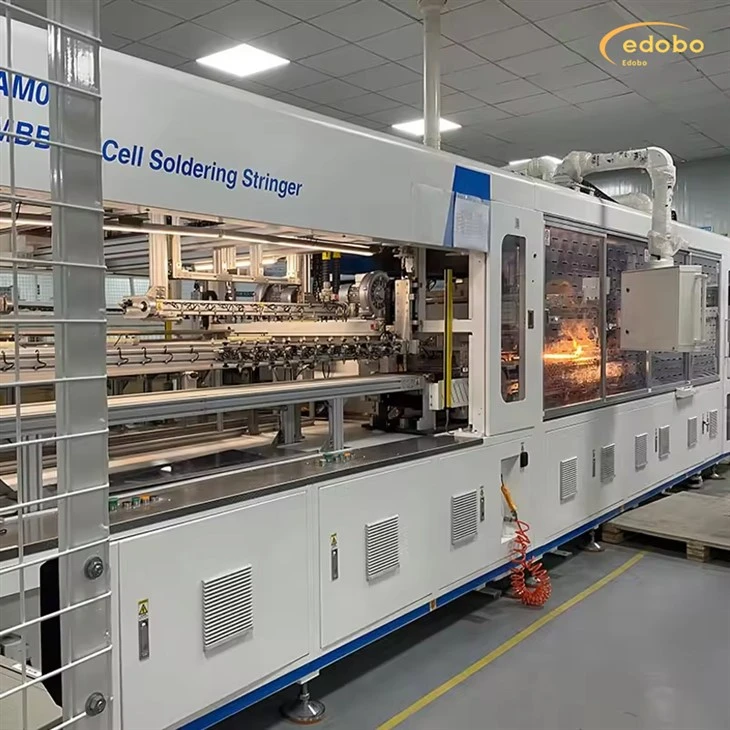

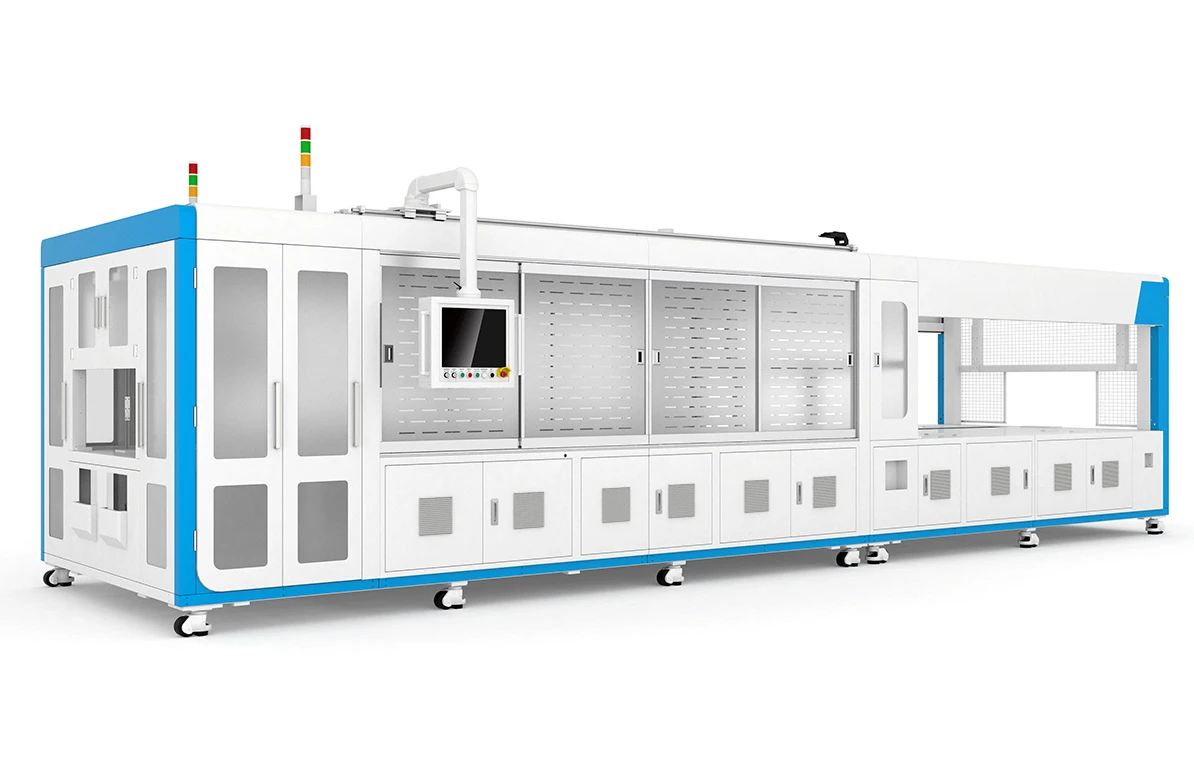

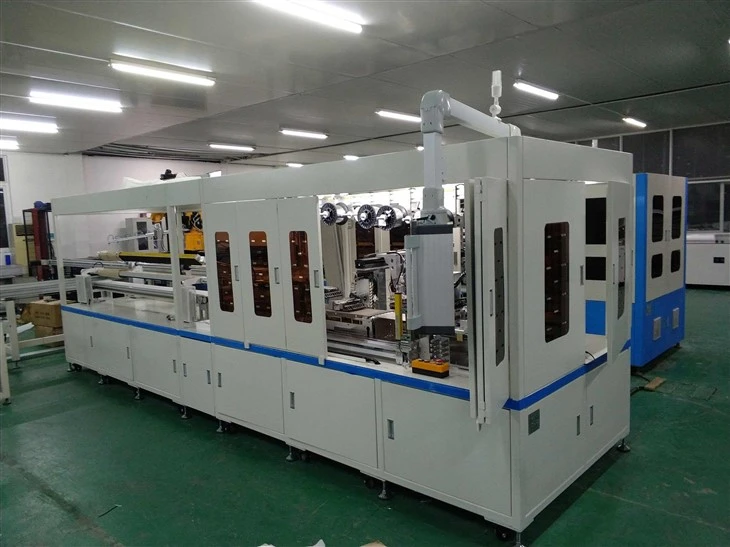

1. Струнно-сварочный аппарат

1. Высокоскоростной двухпутевой стрингер, который поддерживает сварку солнечных элементов шириной более 30 мм, заполняет отечественный пробел в производстве высокоскоростных стрингеров в этой спецификации и предлагает клиентам универсальное решение с одной машиной для нескольких применений.

2. Оснащен функциями визуального позиционирования и обнаружения, а также роботизированной загрузкой.

3. Имеет функции автоматического изгиба и резки ленты, эффективно уменьшая поломку ячеек, вызванную расстоянием между лентами.

4. Использует наиболее широко распространенную технологию бесконтактной инфракрасной сварки, обеспечивающую равномерный нагрев как элементов, так и ленты, что снижает вероятность поломки.

5. Оснащен несколькими температурными зонами, обеспечивающими постепенный нагрев и охлаждение для эффективной минимизации поломок.

6. Дополнительная функция проверки строки EL для вывода.

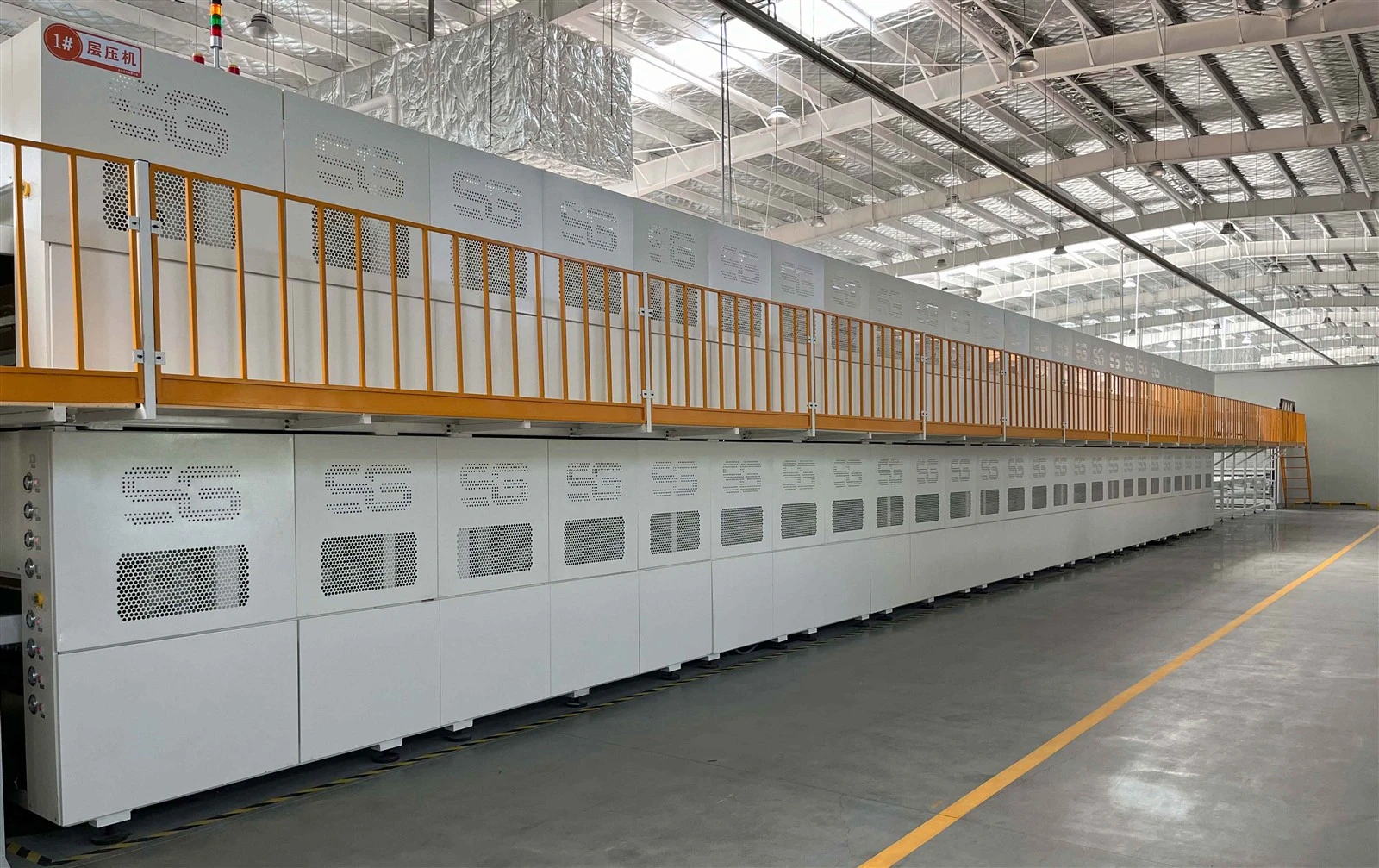

2.Ламинатор

Однослойный однокамерный полностью автоматический ламинатор в основном состоит из этапа подачи (класс А), этапа ламинирования (класс B), этапа разгрузки (класс C) и вспомогательного функционального оборудования, такого как пылесос, насос Рутса, вакуум. насос, масляная печь и т. д.

Интегрированная модульная конструкция для всего оборудования

1.1 Оборудование имеет высокопрочную общую конструкцию, которая обеспечивает длительную нормальную и стабильную работу в высокопрочных рабочих условиях;

1.2 Применение метода нагрева масла для обеспечения однородности температуры и точности управления, эффективно обеспечивая общую технологическую производительность оборудования;

1.3. Уровень B, уровень C и уровень A могут работать синхронно или независимо;

1.4 Интеллектуальный режим управления, система управления ПЛК + распределенный ввод-вывод + 24 В постоянного тока, высокая степень автоматизации, шинная технология полностью меняет традиционные методы проводки, низкий уровень отказов и высокая скорость передачи данных;

1.5 Управление сенсорным экраном большого бренда, с простым и удобным интерфейсом, а также комплексными функциями отображения данных и статистики диаграмм;

Для получения дополнительной информации об устройстве, пожалуйста,связаться с нами

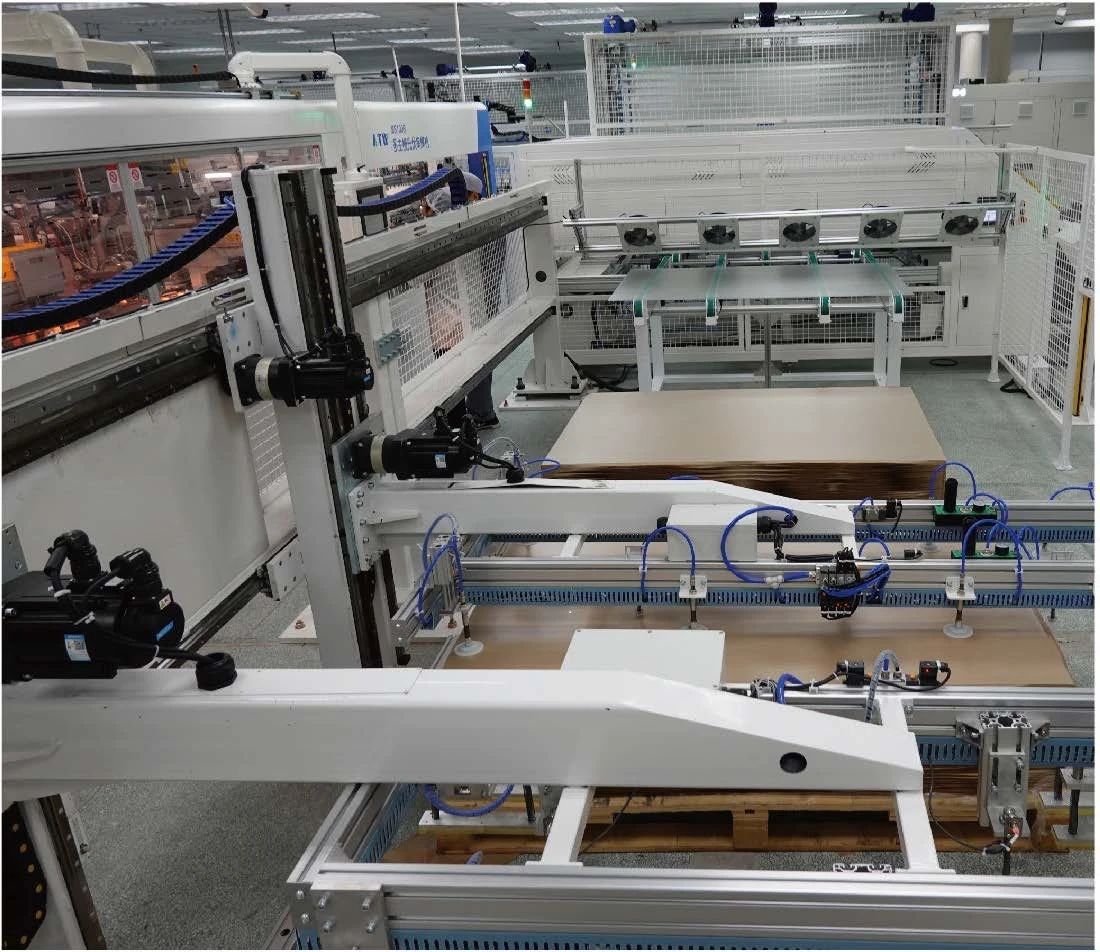

1. Автоматическая загрузка стекла.

1. Поднимите стекло со стеклянного прицепа и поместите его на сборочную линию.
2. Машина включает в себя две станции хранения стекла и одну станцию ​​хранения бумаги.
3. Роботизированный манипулятор для всасывания стекла помещает стекло на сборочную линию, а роботизированный манипулятор для сбора бумаги удаляет бумагу со стекла.
4. Машина приводится в движение серводвигателем, а присоска втягивает стекло в заданное положение.
5. Верхний роботизированный манипулятор для стекла представляет собой консольную конструкцию, а роботизированный манипулятор для сбора бумаги представляет собой консольную конструкцию.

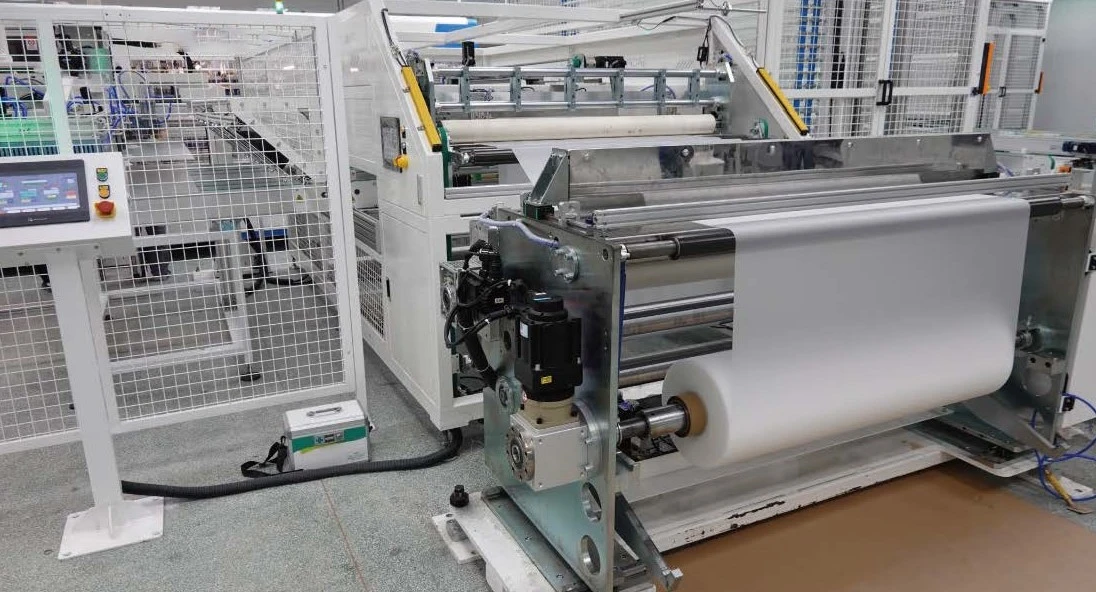

2.Автоматическая загрузка резки EVA TPT

Первая онлайн-укладка EVA+вторая онлайн-резка EVA + онлайн-резка щита
1. Использование механизма синхронной ременной передачи с приводом от серводвигателей, управляемого линейными направляющими, с точным позиционированием и плавной работой.
2. Эта машина оснащена механизмами подачи EVA.
3. Скорость растяжения EVA регулируется автоматически и работает стабильно.
4. ЭВА разрезается на интегрированном станке, что обеспечивает гладкие и аккуратные режущие кромки.
5. Эта машина оснащена функцией автоматического выпрямления EVA с диапазоном выпрямления ± 2 мм.
6. Основной корпус оборудования оснащен защитным и пылезащитным чехлом.

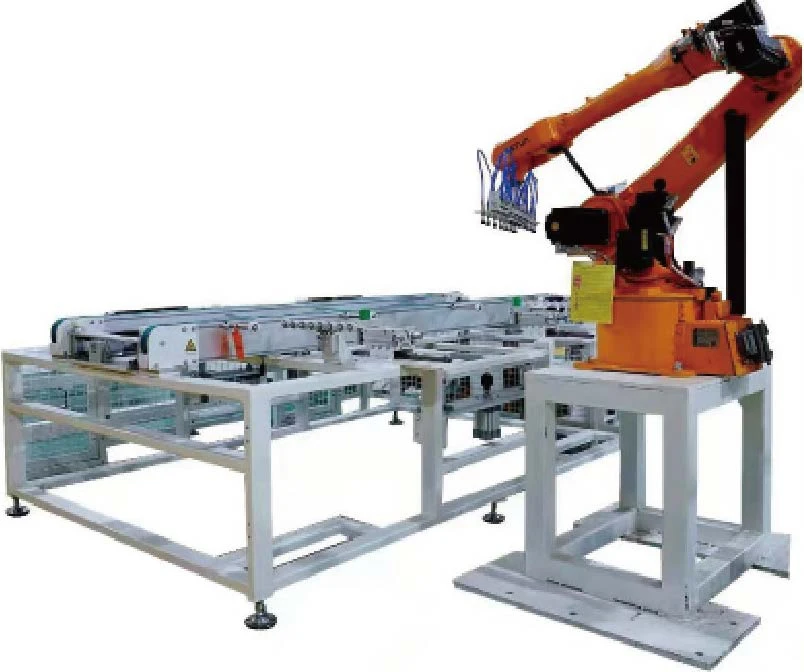

3. Автоматическое складывание (роботизированная рука)

1. Метод подачи короткий и длинный, а функция оборудования состоит в том, чтобы расположить их в соответствующей последовательности. Длинная сторона аккумуляторной батареи параллельна длинной стороне компонента. Локальная система набора текста может использоваться для компоновки компонентов из 96, 72 и 60 штук и имеет функцию механической регулировки.
2. Автоматически получить комплекты батарей, поднять их в механическое положение и предварительно выпрямить стекло.
3. Получите стекло и ЭВА с производственной линии. Поднимите аккумуляторную батарею из механического положения. Поместите батарею последовательно на EVA в соответствии с положительным и отрицательным электродами. После выполнения всех действий компонент выводит результаты.
4. Батарейная цепочка позиционируется посредством визуального позиционирования, позиционирования по оптоволокну и механического позиционирования.

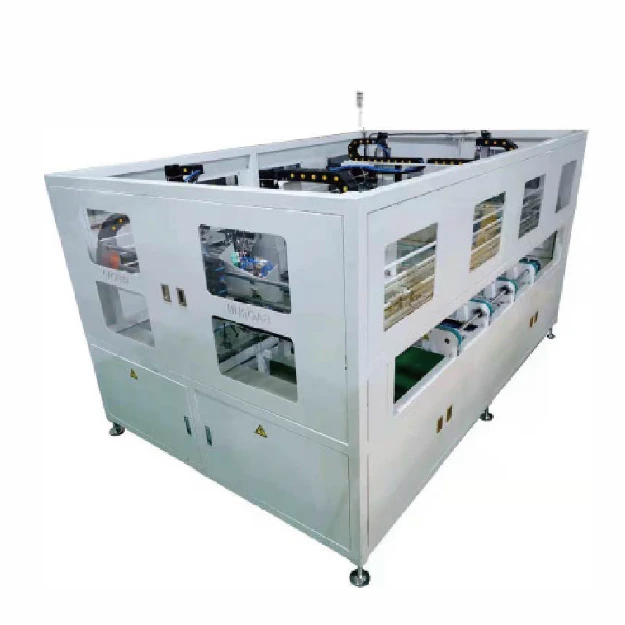

4.Автоматическая машина для нарезания резьбы

Переместите длинную сторону вперед на автомат для наклеивания ленты, переместите ее в машину и приклейте ленту в указанном месте на компоненте.
Автоматическая машина для наклеивания ленты заменяет ручной труд, экономя трудозатраты.
1. Внешняя часть машины представляет собой красивую интегрированную раму.
2. Стандартная передача управления преобразованием частоты двигателя.
Когда деталь будет переведена в правильное положение, цилиндр выпрямится и зафиксирует свое положение.

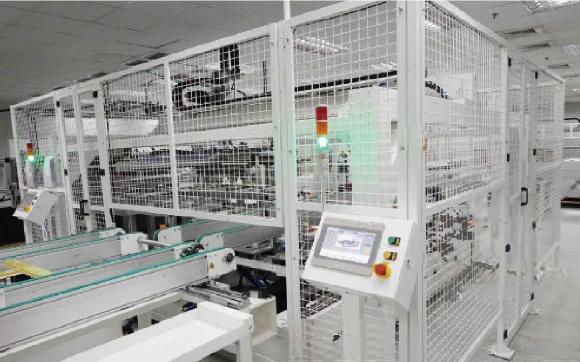

5. Автоматическое кадрирование

1. Точные серводвигатели перемещают компоненты в определенные положения для каркаса без необходимости ручного управления.
2. 12 пар присосок обеспечивают стабильное присасывание стекла к машине во время обрамления.
Когда компоненты будут в правильном положении и рама готова, цилиндр выпрямляется и зажимается. Серводвигатель будет установлен вместе с рамой одновременно.
3. Конвейерный метод: синхронный ленточный конвейер.
4. Длину и ширину можно регулировать в соответствии с размером модуля с помощью быстрофиксирующихся приспособлений для быстрой регулировки в соответствии с различными модулями.
5. Режим управления: управление двигателем + сервопривод.
6. Режим работы: автоматический/ручной.

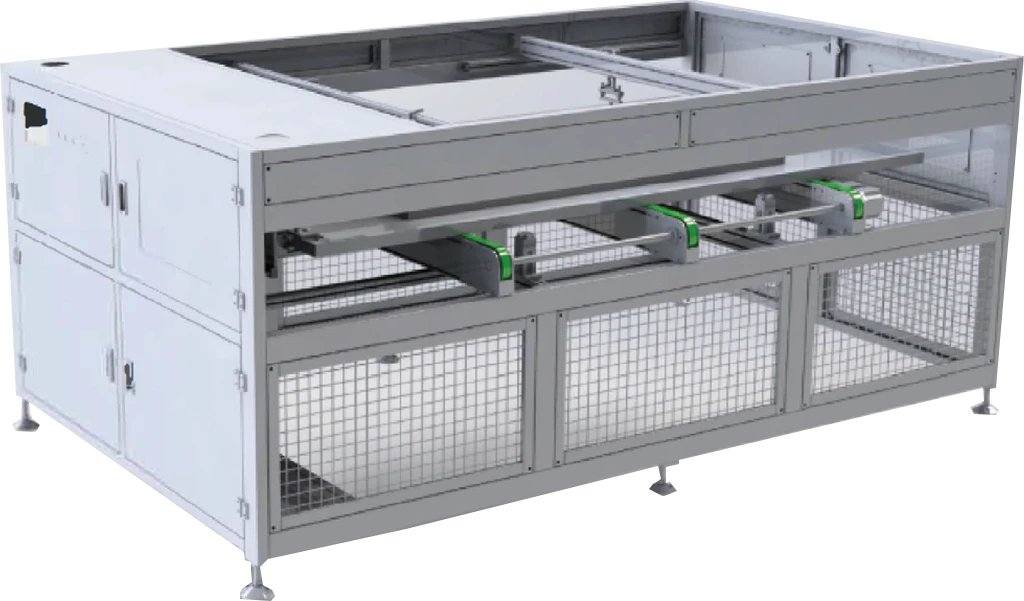

6.IV испытательная машина

1. После того, как длинная сторона компонента входит в оборудование и выпрямляется внутри машины, на компонент подается необходимое высокое напряжение для проверки состояния его изоляции.
2. После включения питания в течение установленного времени выведите компонент на EL для проверки.
3. Когда компонент установлен в правильное положение, цилиндр регулируется и фиксируется в этом положении, заземляющее соединение контролируется для подачи питания, а выдерживаемое напряжение автоматически проверяется после заземления.
4. Стандартный двигатель с переменной частотой и переменной скоростью.

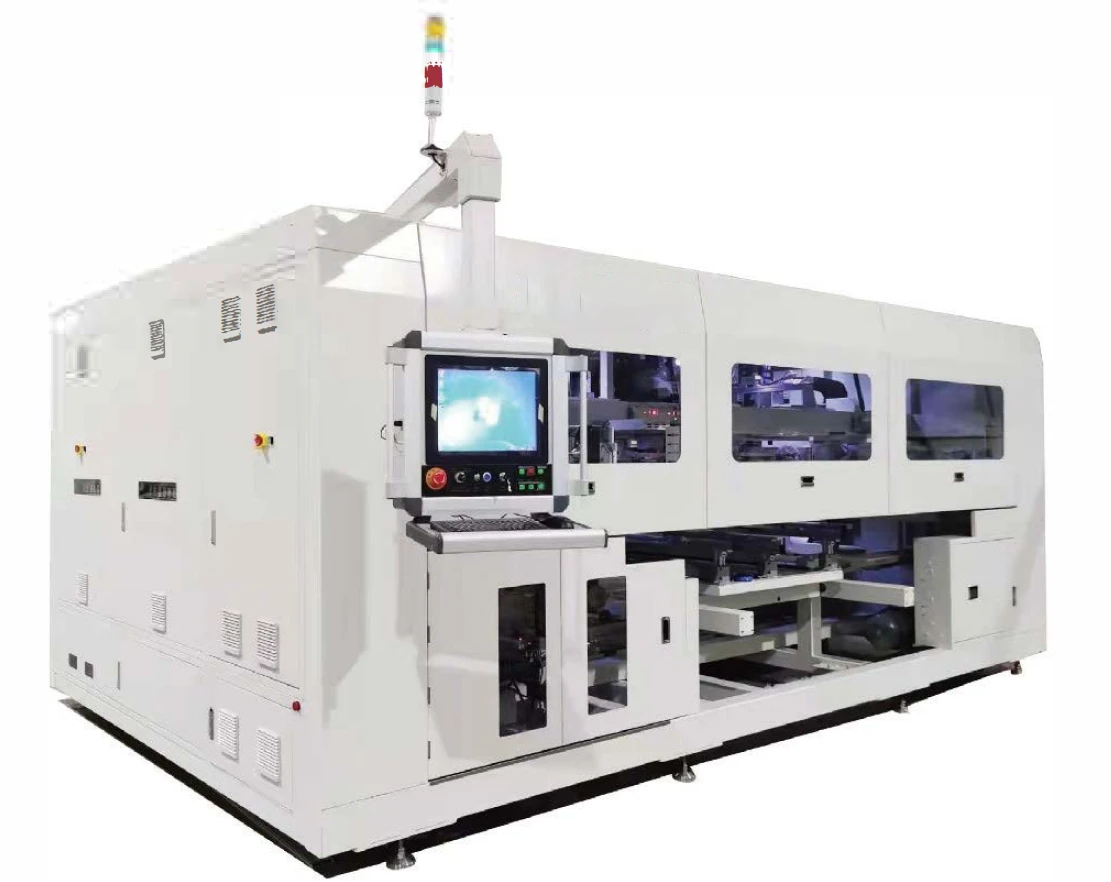

7. Сварочный аппарат для шин.

Функция оборудования:

Растяните, исправьте, обрежьте, согните и точно разместите головную, хвостовую и среднюю шины и с помощью подъемной руки выполните вторичную калибровку веревки на модуле. Провода в начале и конце цепочки спаиваются с шинами за один проход и передаются на следующую рабочую станцию. Эта машина является дополнительной функцией очистки черной краски, функцией обнаружения после пайки и функцией перфорации шин.

8. ДРУГОЕ ОБОРУДОВАНИЕ

Чтобы узнать больше о другой информации об устройстве, пожалуйста,связаться с намидля получения последней информации о продуктах и ​​ценах
Мы разработаем подходящий план производственной линии в соответствии с вашими потребностями.

Почему стоит выбрать Edobo Solar?

Комплексные решения:Edobo Solar предоставляет полный спектр оборудования для линий по производству солнечных панелей, от сборки ячеек до ламинирования и тестирования модулей.

Передовые технологии:Наши производственные линии оснащены новейшими достижениями в области автоматизации и контроля качества, обеспечивая высокую эффективность и первоклассное качество панелей.

С учетом ваших потребностей:Мы проектируем индивидуальные производственные линии в соответствии с вашими конкретными требованиями, гарантируя, что вы сможете легко достичь своих производственных целей.

Экспертная поддержка:Имея многолетний опыт работы в солнечной отрасли, Edobo Solar предлагает экспертную поддержку от планирования до установки и за ее пределами.

Компания Edobo – лидер в создании линий по производству солнечных панелей. Обладая 15-летним опытом исследований и разработок, мы первыми внедрили передовые технологии и процессы, гарантирующие высочайшее качество и высокую эффективность производственных линий. Наша квалифицированная команда стремится предлагать инновационные решения для сектора солнечной энергетики, позволяющие нашим клиентам достигать производственных целей в 100 МВт, 300 МВт или 500 МВт, тем самым получая существенную прибыль.
