Солнечная панель MC4 Line Line Line Line

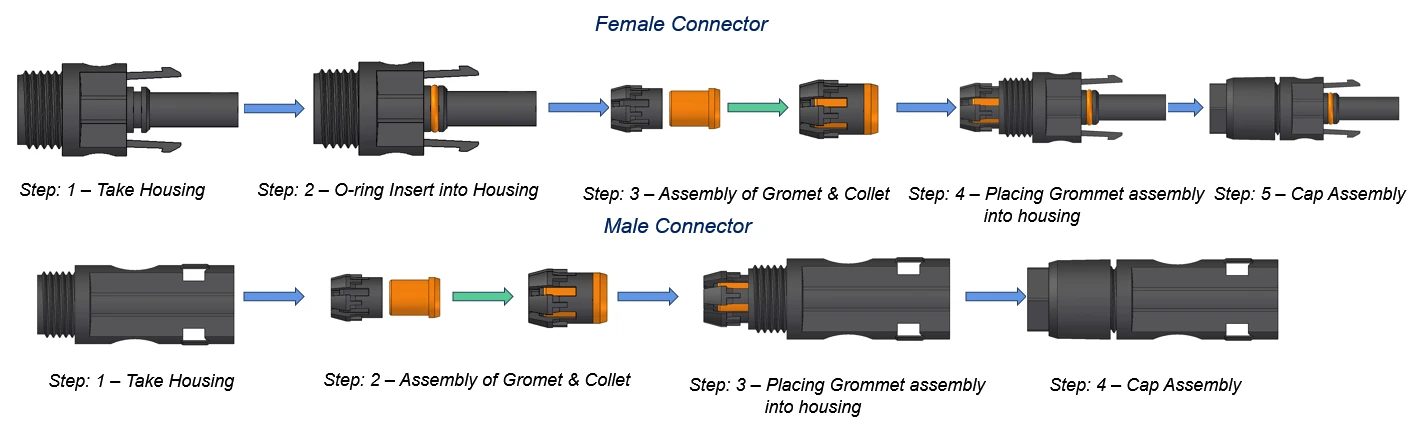

Сборка положительных и отрицательных разъемов

Отрицательный полюс (женский разъем):

1. Корпус обращения (женский разъем):Начните с женского разъема.

2. Вставка кольца в жилье (женский разъем):Вставьте уплотнительное кольцо в женское жилье.

3. Ассематинка Grommet & Collet (женский разъем):Соберите натулку и кол для женского разъема.

4. Заполнение сборки Grommet в корпус (женский разъем):Вставьте собравшуюся натулку и кольт в женское жилье.

5. Сборка CAP (женский разъем):Прикрепите крышку к корпусу разъема женского разъема.

Положительный полюс (мужской разъем):

1. Корпус обращения (мужской разъем):Начните с жилья для мужского разъема.

2. Ассематинка Grommet & Collet (мужской разъем):Соберите натулку и кол для мужского разъема.

3. Заполнение сборки Grommet в корпус (мужской разъем):Вставьте собранную натулку и кольт в мужское жилье.

4. Сборка Cap (мужской разъем):Прикрепите кепку к корпусу разъема мужского разъема.

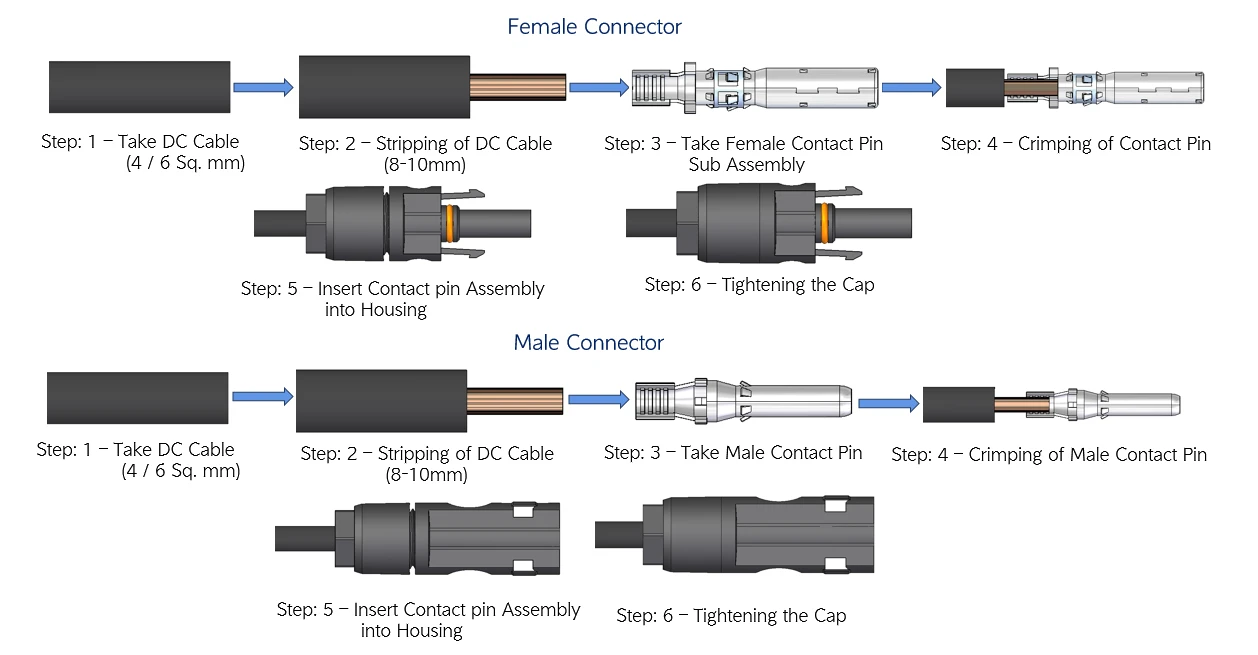

Терминальный обжимные шаги в основном включают в себя следующие шаги:

2. Повторите кабель DC:Подготовьте кабель постоянного тока.

2. Попробуйте кабель:Снимите длину изоляции из кабеля постоянного тока (проволока).

3. Выберите контактный штифт:Возьмите сборку контактного булавки женского или мужского контакта

4. Сражьте контактный штифт:Поместите разделенную проволоку в контактный штифт и используйте обжимной инструмент, чтобы надежно прикрепить контактный штифт к проводе.

5. Несмотря на жилье:Вставьте обжаренный контактный контактный штифт в корпус разъема.

6. Кепка:Закрепите крышку на корпус, чтобы завершить разъем.

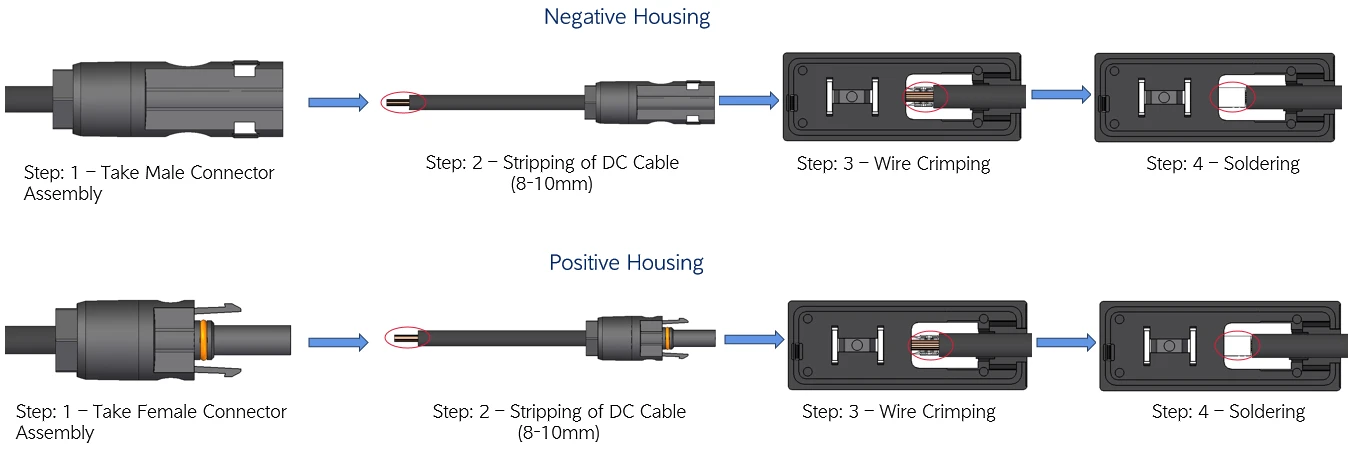

Проволока прямо в сфере соединения:

Возьмите соединительную сборку:Возьмите сборку мужского или женского разъема.

Разделите кабель:Strip 8-10 мм изоляции из кабеля постоянного тока.

Проводная обжим:Пройдите разряженную проволоку прямо в соединительную коробку. В Junction Box будут находиться внутренние терминалы (часто металлические вкладки или разъемы), предназначенные для получения и надежного удержания провода.

Пайрь (фиксированная):Припаять соединение. Припой добавит дополнительную прочность и поможет предотвратить коррозию в соединении.

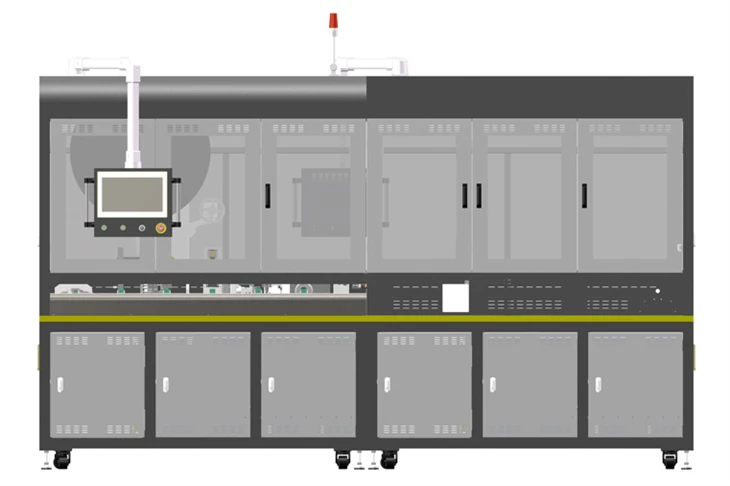

1. Эта производственная линия в основном используется для следующих процессов: нагрузка кабеля, расположение кабеля, кормление и выпрямление кабеля, разрезание кабеля, обжим кабеля, визуальный осмотр, вставка разъема, привинчивание разъема и т. Д.

2. Требуемые источники энергии - электричество и сжатый воздух. Каждая рабочая станция и конвейерная единица работают вместе, чтобы стать единой.

3. Основным материалом, используемым при изготовлении всей машины, является сварная рама, и все детали, которые склонны к коррозии, дают поверхностные обработки, такие как покраска и гальванизация, чтобы обеспечить отсутствие коррозии и хорошего появления в течение гарантийного периода или даже дольше.

4. Проект оборудования полностью рассматривает эргономику и заводскую безопасность работы. Оборудование может автоматически подсчитать производственный выход.

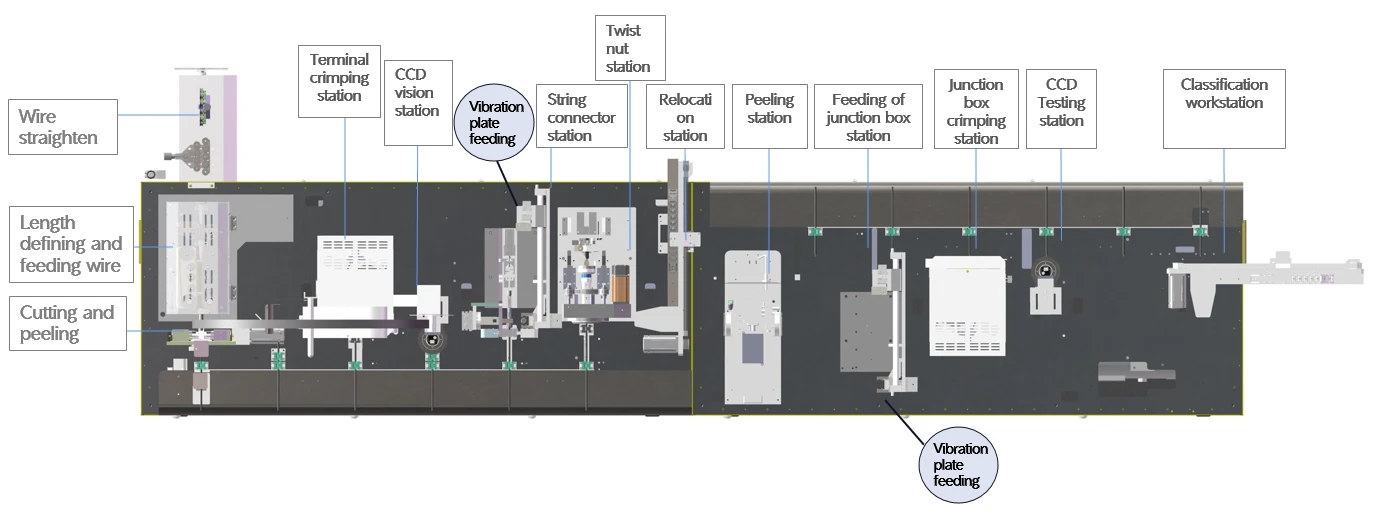

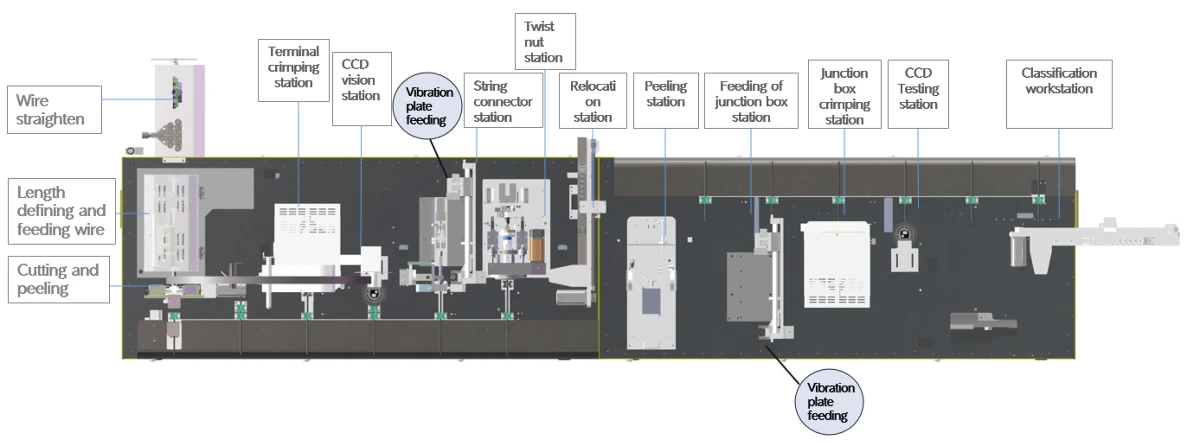

1. Производственная линия подходит для автоматической обработки фотоэлектрических кабелей. Производственная линия течет слева направо и может достичь проволочной очистки, обжима терминала, обнаружения ПЗС, резьбы разъемов, скручивания гайков, обжима для соединения, обнаружения ПЗС

2. Применимый диаметр провода: 4 мм²

3. Длина строки: 15 0 MM -600 MM, допуск ± 0,002 * l +1 MM;

4. Диапазон длины очистки: 1-9 мм;

5. Производственный ритм: больше или равен 4 секунды;

6. Размер хоста: 1200 × 4000 × 2400 мм

7. Операционная система человеческой машины: трогательный интерфейс экрана прост и прост, что позволяет быстро контролировать работу машины. Все параметры могут быть легко установлены и сохранены, а инструкции по эксплуатации отображаются интуитивно понятным и простым образом с помощью изображений. Он поставляется с функцией защиты пароля 4- (с разрешениями, разделенными на оператор, управление качеством, техник и менеджер), координацию кода неисправности и координацию кода неисправности для технического обслуживания, достижения легкого обслуживания и снижения затрат;

8. Большинство рабочих станций используют зрелые продукты для интеграции для обеспечения стабильности продукта;

9. Внедрение системы управления сервоприводом для обеспечения точности продукта;

10. Программа может хранить до 100 файлов и может получить доступ, выбрав номер программы. Сервер базы данных собирает производственные данные и организует качество для производственной линии, что делает его удобной для верхней системы (MES или ERP) для извлечения данных и данных обработки трассировки во время производства продукта через сеть;
