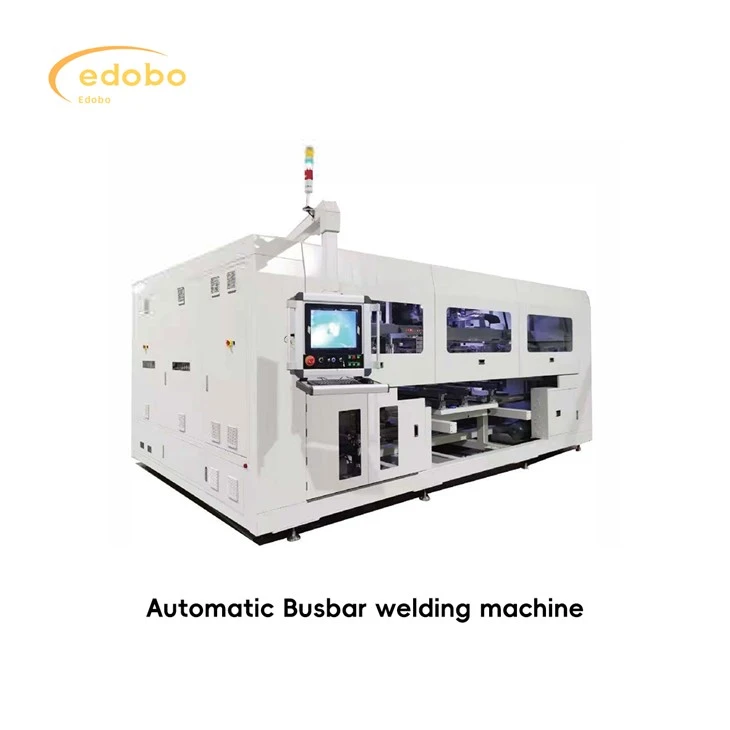

Машина для сварки шин солнечных батарей

Функция оборудования: растягивать, корректировать, обрезать, сгибать и точно размещать головные, хвостовые и средние шины, а также использовать подъемную руку для выполнения вторичной калибровки веревки на модуле. Провода в начале и конце цепочки спаиваются с шинами за один проход и передаются на следующую рабочую станцию. Эта машина опционально оснащена функцией очистки черной краски, функцией обнаружения после пайки и функцией перфорации шин.

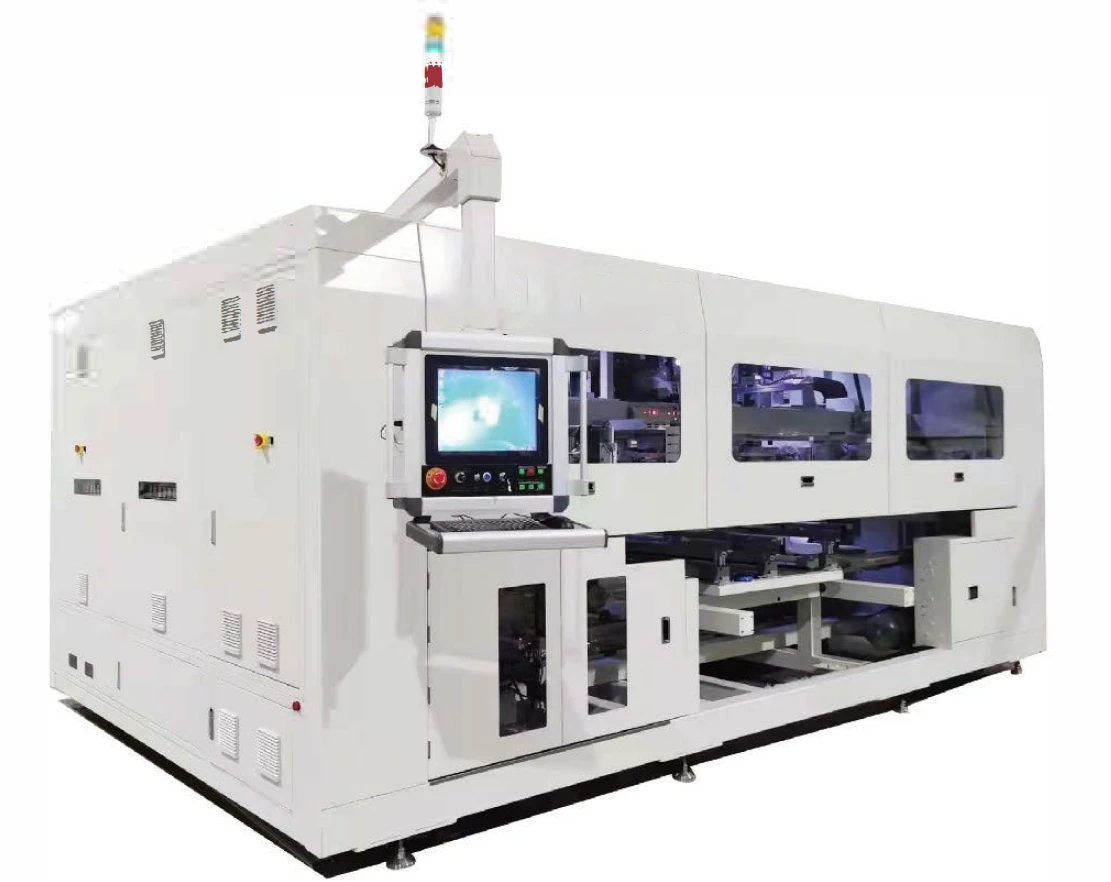

Автобусинг

Сборочная линия передает выстроенную в линию панель ячеек на переднюю поточную станцию ​​автобусной машины и выдает сигнал о том, что панель ячеек находится на месте, чтобы подать заявку на вход. Машина для сборки автомобилей готова позволить сборочной линии пропустить модуль в положение пайки машины для сборки автомобилей и отправить сигнал, разрешающий вход; Двигатель работает до тех пор, пока модуль не перейдет в рабочее положение, а разрешение на ввод сигнала не будет отозвано.

♦ Время цикла: 17 с/панель (пайка с одним байпасом) 21 с/панель (пайка с двойным байпасом при открытии)
♦ Активация: больше или равна 98%;
♦ Спецификация ячейки: 166 мм-230 мм;
♦ Спецификация панели:
Ячейка 156-180:
6 струн х 10 полукусков х 2;
6 струн х 11 полукусков х 2;
6 струн х 12 полукусков х 2;
6 жал х 13 половинок х 2
B.182 Ячейка:
6 струн х 9 штук х 2:
C.210Ячейка:
6 струн х 10 полукусков х 2;
6 струн х 15 штук одной трети х 2
D.210Ячейка:
5 струн х 10 полукусков х 2;
5 струн х 15 штук одной трети х 2
♦ Размер ячейки: -0.5-4 мм;
♦ Расстояние между струнами: 1-6 мм; обходная пайка пространства для струн. Больше или равно 10 мм.
♦ Характеристики стекла: ширина (980-1500мм)* длина(1720-2600мм);
♦ Точность коррекции строки ячеек Меньше или равна ± 0,25 мм;
♦ Электропитание оборудования: трехфазное 380В 50/60Гц:
♦ Мощность: пиковая 35 кВт; средняя 25 кВт;
♦ Воздух: положительное давление {{0}},6~0,8 МПа, отрицательное давление около - 70кПа;
♦ Размер оборудования: длина*ширина*высота: 6580*5604*2621 мм (включая две сборочные линии)
