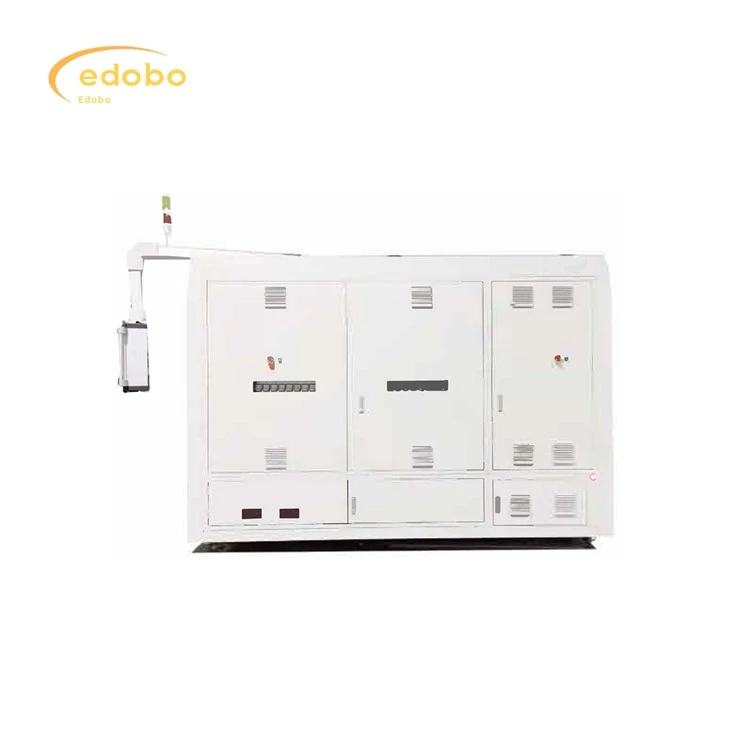

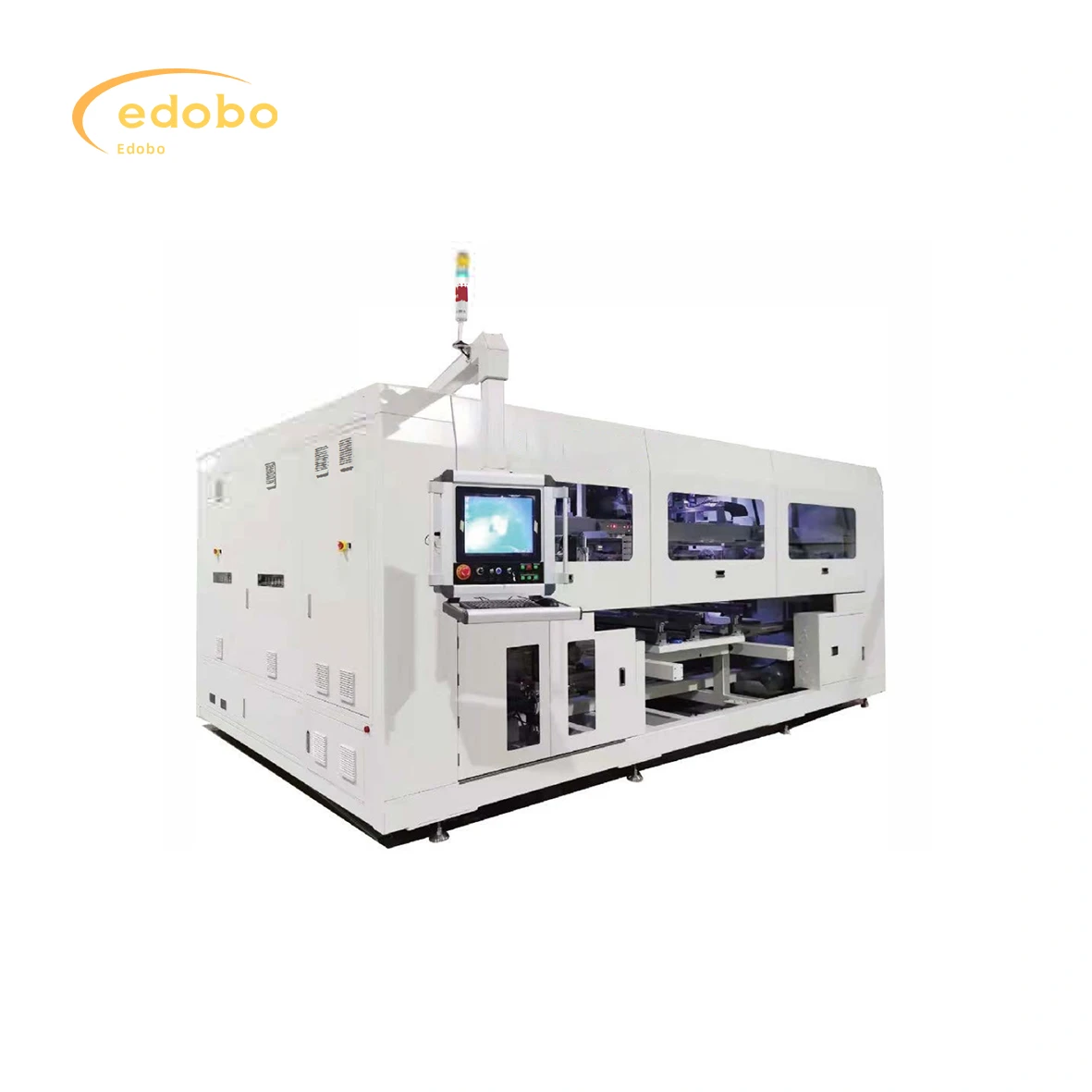

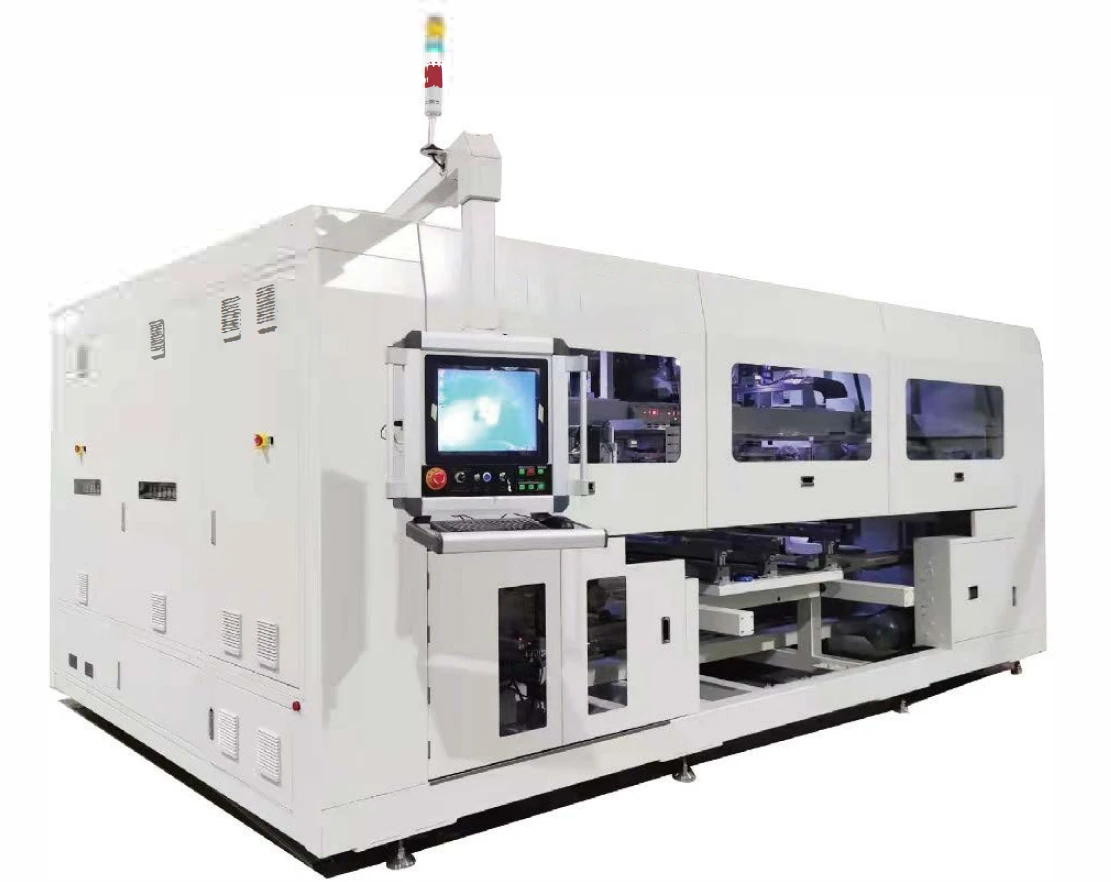

Линия по производству солнечных панелей Auto Bussing

Автобусинг

Головка для индукционной пайки ячеек используется для соединения и пайки ленты шины в начале, середине и конце узла исходящей линии; он выполняет функцию ленты подачи ленты катушки и изгибает провода U- и L-типа вверх. Более высокая скорость; совместим с модулями большего размера.

♦ Время цикла: 17 с/панель (пайка с одним байпасом) 21 с/панель (пайка с двойным байпасом при открытии)
♦ Активация: больше или равна 98%;
♦ Спецификация ячейки: 166 мм-230 мм;
♦ Спецификация панели:
Ячейка 156-180:
6 струн х 10 полукусков х 2;
6 струн х 11 полукусков х 2;
6 струн х 12 полукусков х 2;
6 жал х 13 полукусков х 2
B.182 Ячейка:
6 струн х 9 штук х 2:
C.210Ячейка:
6 струн х 10 полукусков х 2;
6 струн х 15 штук одной трети х 2
D.210Ячейка:
5 струн х 10 полукусков х 2;
5 струн х 15 штук одной трети х 2
♦ Размер ячейки: -0.5-4 мм;
♦ Расстояние между струнами: 1-6 мм; обходная пайка пространства для струн. Больше или равно 10 мм.
♦ Спецификация стекла: ширина (980-1500мм)* длина(1720-2600мм);
♦ Точность коррекции строки ячеек Меньше или равна ± 0,25 мм;
♦ Электропитание оборудования: трехфазное 380В 50/60Гц:
♦ Мощность: пиковая 35 кВт; средняя 25 кВт;
♦ Воздух: положительное давление {{0}},6~0,8 МПа, отрицательное давление около - 70кПа;
♦ Размер оборудования: длина*ширина*высота: 6580*5604*2621 мм (включая две сборочные линии)

♦ Время цикла 17 с, высокая скорость.
♦ Высокая совместимость: совместим с несколькими осколками из 6 струн, 5 струн с одинарной байпасной пайкой и 6 струнами с двойной байпасной пайкой.
♦ Дважды корректирует положение цепочки ячеек из половинок серии 10/12, захватывает цепочку ячеек за счет вакуумной адсорбции, однократной пустой пайки и высокой точности сварки.
♦ Удобное преобразование спецификаций.
♦ Можно проткнуть конец автобусной ленты
♦ Односторонняя подача, простота в эксплуатации.
♦ Интеграция пайки с двойным байпасом может удовлетворить потребности клиентов в 6-струнной пайке с двойным байпасом ленты байпасной шины, которая может быть закрыта или открыта в зависимости от фактического использования.
♦ Самая маленькая площадь, самый низкий CoO.
